一、前言

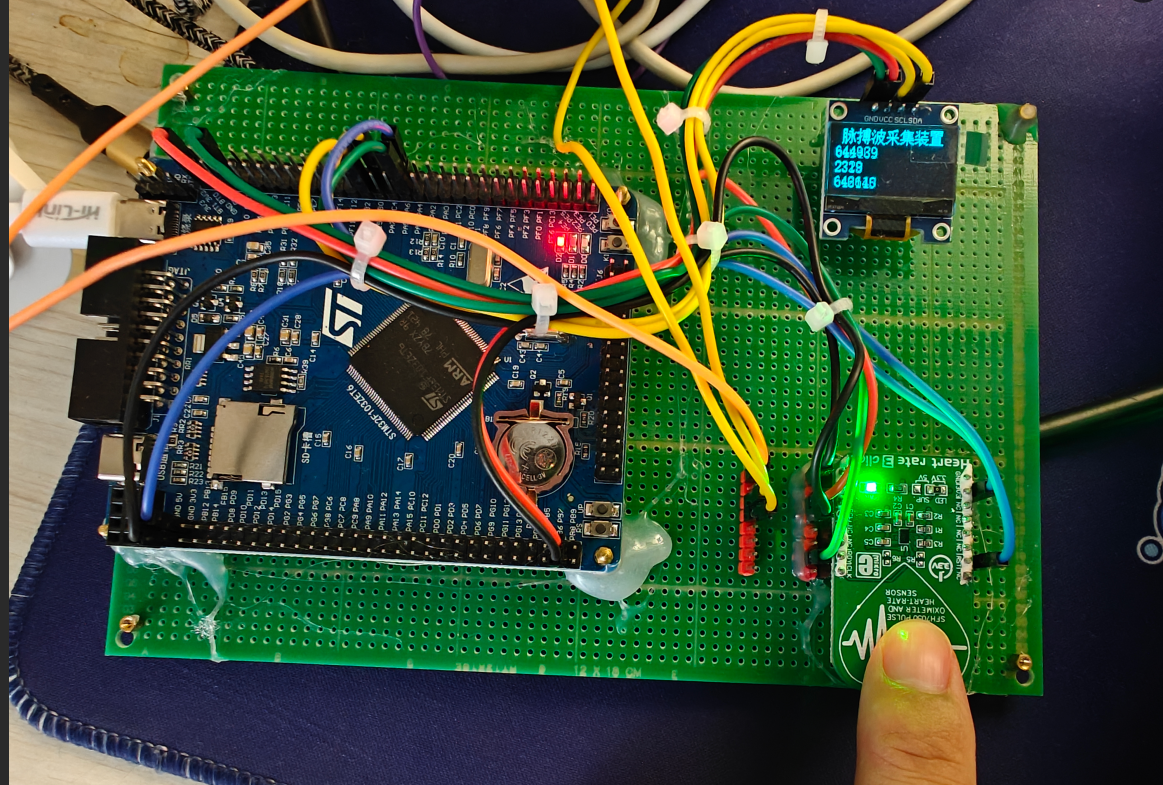

1.1 项目介绍
帮助文档地址：https://github.com/MikroElektronika/mikrosdk_click_v2/tree/0f8f569802cf1b0cf6687d52b7931619b3a0d1a9/clicks/heartrate3
【1】项目开发背景
在现代医学和健康管理中，心血管疾病的早期预警与监测具有十分重要的意义。脉搏波（PPG，光电容积脉搏波）信号作为一种无创、低成本且易于实现的生理参数监测手段，能够反映人体血液流动与心率变化情况，被广泛应用于健康检测、可穿戴设备、运动监测以及医疗诊断等领域。随着传感器技术、嵌入式系统以及上位机软件的发展，基于光电传感器的实时信号采集与处理逐渐成为研究和应用的热点。
传统的脉搏检测装置多以单波长PPG信号为主，难以同时兼顾心率、血氧饱和度等多维健康指标的准确获取。SFH7050作为一款集成红光、绿光和红外光三波长发射与光敏接收的健康数据采集模块，能够在单一传感器中实现多波长PPG信号的检测，为实现更精确的生理参数监控提供了硬件基础。因此，将其与STM32单片机结合，不仅能实现低成本、便携化的采集装置，还能够保证较高的数据可靠性与实时性。
在数据可视化与存储方面，单片机本地显示功能有限，难以满足科研和医学研究中对信号长期记录与分析的需求。因此，上位机软件的开发显得尤为重要。通过Qt平台开发Windows端应用，可以实现PPG信号的实时折线图显示，同时将原始数据以CSV格式保存，方便后续的统计分析与算法研究。这样既能直观展示信号变化趋势，又能为健康状态评估提供可
