关于石墨制品粗糙度的要求

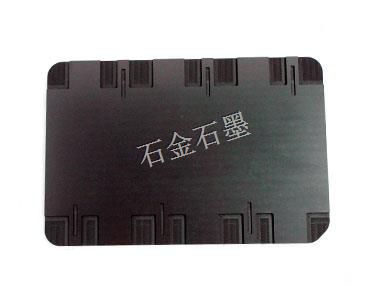

石墨制品-石墨具有适宜的热膨胀系数、良好的导热性能、优良的抗折抗压强度，为真空炉提供专属的VC散热石墨，还具特殊的隔热性，使预设温度更平稳持久，优良的耐腐蚀、抗辐射性，可以阻碍化学反应的生产，现在客户对石墨制品的表面粗糙度要求也越来越高，特别在5G超薄VC石墨治具要求更严。下面我们来子解关于石墨制品粗糙度的知识；

1． 什么称为表面粗糙度？

答：表面粗糙度是指零件加工表面上具有的由较小间距和峰谷所组成的微观几何形状特征。它是一种微观几何形状误差。

2． 表面粗糙度如何产生？

答：零件经切削加工或其他方法所形成的表面，由于加工中的材料塑性变形、机械振动、摩擦等原因，总是存在着几何形状误差。

3． 表面粗糙度对零件有什么影响？

答：表面粗糙度对零件的摩擦和磨损、疲劳强度、抗腐蚀性及零件间的配合性质等都有重要的影响。

4． 目前我国的“表面粗糙度”国家标准主要有哪些？

答：GB/T 3505 2000 表面粗糙度术语表面及其参数；

GB/T 1031-1995 表面粗糙度参数及其数值；

GB/T 131-1993 机械制图表面粗糙度符号、代号及其注法。

5． 什么称为实际轮廓？

答：是平面与实际表面相交所得的轮廓线。按照相截方向的不同，它又可分为横向实际轮廓和纵向实际轮廓。在评定和测量表面粗糙度时，除特殊指明，通常均按横向实际轮廓，即与加工纹理方向垂直的截面上的轮廓。

6． 什么称为取样长度？

答：用于判别具有表面粗糙度特征的一段基准线长度。表面越粗糙，取样长度就应越大。规定取样长度是为了限制和减弱其他几何形状误差对表面粗糙度测量结果的影响。在取样长度范围内，一般包括5个以上的轮廓峰与轮廓谷。取样长度的选用值见GB/T 1031-1995 表面粗糙度参数及其数值。

7． 什么称为评定长度？

答：是用以评定轮廓所必需的一段长度，可包括一个或几个取样长度。由于零件表面加工存在不均匀性，为了充分合理地反映被测表面的粗糙度特征，需要用几个取样长度来评定。评定长度的选用值见GB/T 1031-1995 表面粗糙度参数及其数值。

8． 什么称为基准线？

答：评定表面粗糙度参数数值大小的一条参考线称为基准线?；枷哂辛街郑郝掷钚《酥邢吆吐掷闶跗骄邢?。

9．什么称为轮廓最小二乘中线？

答：轮廓的最小二乘中线是在取样长度内，使轮廓上各点轮廓偏距的平方和为最小的线。

10．什么称为轮廓算术平均中线？

答：轮廓的算术平均中线是在取样长度内，划分实际轮廓为上、下两部分，且使上、下面积相等的线。

11．基本评定参数为哪些？

答：三项高度参数为基本评定参数，即轮廓算术平均偏差（Ra）、微观不平度十点高度（Rz）和轮廓最大高度（Ry）；另三项为附加评定参数，即轮廓微观不平度的平均间距（Sm）、轮廓单峰平均间距（S）和轮廓支承长度率（tP）。

12．什么称为轮廓算术平均偏差（Ra）？

答：在取样长度内，被测轮廓上各点至轮廓中线距离绝对值的算术平均值，Ra值越大，则表面越粗糙。Ra能客观地反映被测轮廓的几何特性。Ra值可用电动轮廓仪直接测量，但不够直观。

13．什么称为微观不平度十点高度（Rz）？

答：在取样长度内，5个最大的轮廓峰高的平均值与5个最大谷深的平均值之和。Rz数值越大，表面也越粗糙。加小编微信Yuki7557获取10G数控教程，Rz用于评定表面粗糙度高度参数有较好的直观性，易在光学仪器上测量，但反映被测轮廓几何形状特性有局限性。

14．什么称为轮廓最大高度（Ry）？

答：在取样长度内，轮廓的峰顶线和谷底线之间的距离。峰顶线和谷底线分别指在取样长度内，平行于中线且通过轮廓最高点和最低点的线。参数Ry，测量简单，当被测表面很小，不适宜采用Rz，Rz评定时，可采用Ry。

15．表面粗糙度高度评定参数（Ra、Rz、Ry））的允许值如何确定？

答：见GB/T 1031-1995 表面粗糙度参数及其数值。

答：基本符号、表示表面可用任何方法获得。当不加粗糙度参数值或有关说明（例如：表面处理、局部热处理状况等）时，仅适用于简化代号标注。

17．表面粗糙度的符号、代号为

时，它的意义是什么？

答：基本符号加一短划，表示表面是用去除材料的方法获得。例如：车、铣、钻、磨、剪切、抛光、腐蚀、电火花加工、气割等。

18．表面粗糙度的符号、代号为

时，它的意义是什么？

答：基本符号加一小圈，表示表面是用不去除材料的方法获得。例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等?；蛘呤怯糜诒３衷┯ψ纯龅谋砻妫òū３稚系拦ば虻淖纯觯?。

19．表面粗糙度的符号、代号为

时，它的意义是什么？

答：用任伺方法获得的表面粗糙度，Ra的上限值为3.2μm。

20．表面粗糙度的符号、代号为

时，它的意义是什么？

答：用去除材料方法获得的表面粗糙度，Ra的上限值为3.2μm。

本文出自深圳市石金科技股份有限公司，公司是集销售、应用开发，产品加工的石墨专业厂家，专门为模具行业、机械行业、真空热处理炉、电子半导体及太阳能光伏（石墨舟）产业等提供石墨材料、石墨电极和相关的石墨制品，欢迎致电13662687390
