石墨制品加工中心分中的技术要点，操作工必须要掌握的

今天要讲到的就是石墨制品加工中心如何分中？对刀和分中是紧密相连的。首先我们先要明白几个概念。

1.什么是相对坐标系？

相对坐标系自己可以随时设置?？梢郧辶愕?。主要方便计算使用。

2.什么是工件坐标系？

工件坐标系就是加工产品时所用的坐标系。

3.什么是机床坐标系？

机床坐标系是机床固定的坐标系。

对刀和分中其实就是建立工件坐标，和机床坐标系的统一。

下面我们来说一下具体步骤。

假设有一个长方体工件长20mm宽10mm

编程零点是左上角。那么我们如何分中呢？

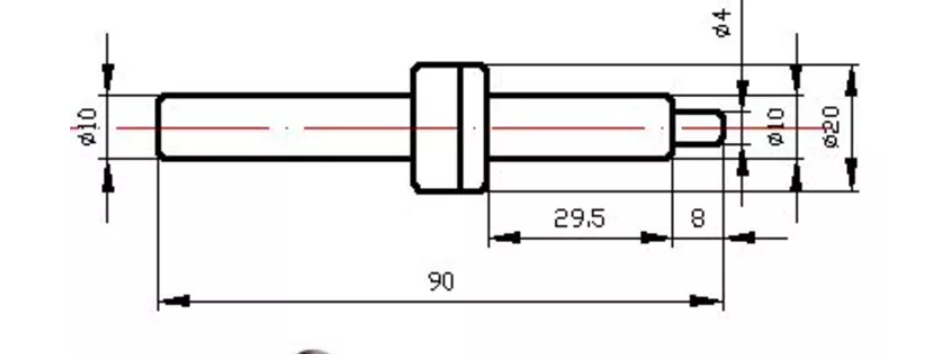

首先在机床主轴上面装上分中棒如下图所示

Mdi录入模式下输入指令S500M03。然后按循环启动

主轴转速500转。这样转动分中棒的速度比较合适。太快容易损坏分中棒，太慢没效果。

然后使用手轮从下图位置慢慢接近工件。

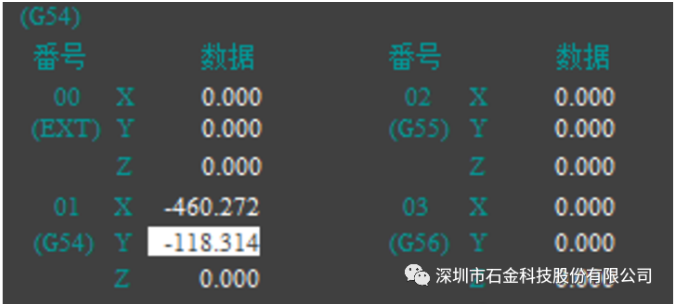

差不多碰到工件时改小手轮的进给，一丝一丝来。至使分中棒恰好离心为止。然后相对坐标归零。正方向移动5mm。记录此时的机械坐标。然后输入到g54里面。此时X轴的坐标就对好了。

x-460.272

接下来需要Y轴方向的零点。

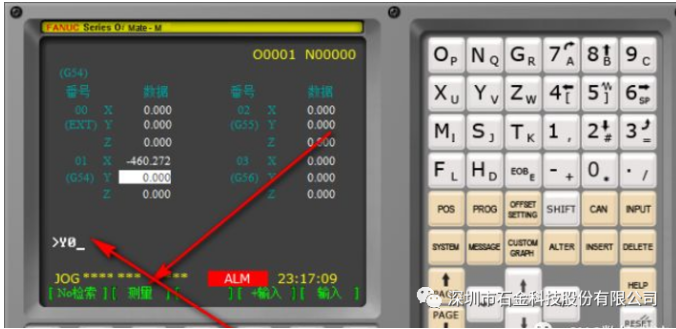

从上图位置差不多的地方，慢慢靠近下面工件，然后减小手轮进给，恰好在分中棒分开始，相对坐标Y归零，然后记录下此时的机械坐标输入到G54里面。当热也可按Y0测量，这样就快速输入机械坐标了。

结合前面的对刀基本上常用的操作就好了。当然中心也可能在长方体中间，原理是一样的。便于初学者学会所以采用左上角为零点。不知道小伙伴学会了没有？
